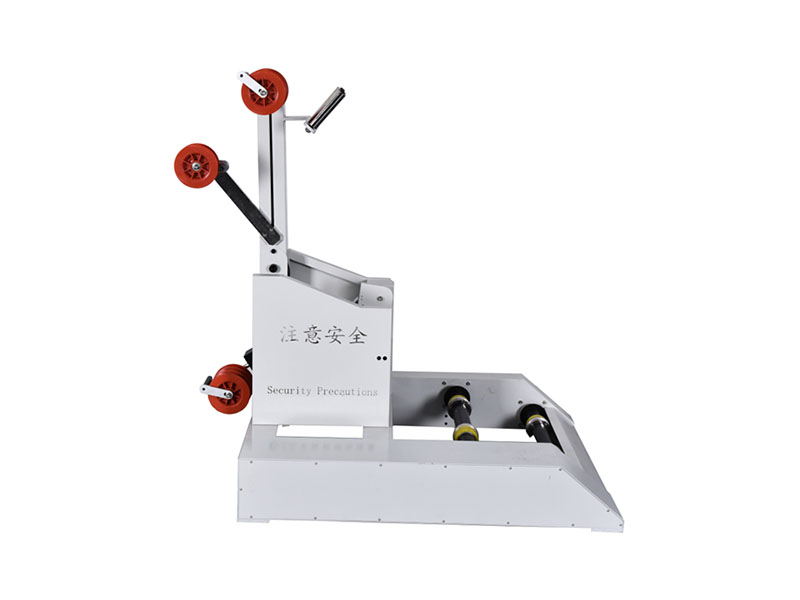

主动放线机HW-F680

机型：主动放线机GM-F680

主动放线机：

1．主架材料：采用优质碳钢，钣金折弯焊接，结构牢固，外形美观。

2．放线动力：0.55kw国产品牌减速电机配矢量变频器，变频器控制放线速度，最大放线速度70米/分钟，最大线径16mm。

3．线盘升降：人工操作装卸线盘。

4．适用线盘范围：直径300-700mm（客户需提供具体线盘尺寸）

线盘外径（     ）*外宽（     ）

5．线盘宽度：最大宽度680mm。

6．可承载最大放线盘重量150Kg。

7. 感应方式：变频器多段速，根据储线轮拉起高度自动调节，无需人工干预。

8. 张力轮：张力轮分为上定轮组（3片）和下动轮组（2片），张力轮直径140mm

9. 速度反馈：当电脑剥线机工作时，张力轮随之移动，通过链轮带动电位器转动，电位器就会反馈信号给变频器，控制放线电机的速度，从而控制放线速度与电脑剥线机同步。

10. 张力调节：调整配重块位置，通过杠杆原理，即可调整张力大小。

备注：正常出厂默认为80HZ。

①最大速度计算方式为：变频器最高速度120HZ对应电机转速3240转，主动轮直径60MM，线速度为3240*60=194400，线盘外径700，对应转速为88.84转/分钟，假如此时线盘绕线最小内径为300mm，放线线速度为83687mm/分钟.

设备标准件配置明细：
